5 ไอเดียเปลี่ยนโลกด้วยอุปกรณ์ 3 ชิ้น เปลี่ยน Arduino Ultrasonic และ LED ให้เป็นระบบอัตโนมัติสุดล้ำ
…
ตัวอย่างการต่อวงจรและโค้ดที่นี่ https://www.tinkercad.com/things/69RaeC3q7xf-ultrasonicled
…
เคยสงสัยไหมครับว่า “รถยนต์ขับเคลื่อนอัตโนมัติ” หรือ “หุ่นยนต์ทำความสะอาด” มันรู้ได้ยังไงว่าข้างหน้ามีกำแพง? หรือรู้ได้ยังไงว่าต้องหยุดก่อนจะชน?
…
คำตอบคือพวกมันมี “ดวงตา” ครับ
…
และวันนี้ เราจะไปดูว่าจะสร้าง “ดวงตา” ให้กับสิ่งประดิษฐ์ของเราด้วยงบประมาณหลักร้อยบาท ได้อย่างไร โดยใช้เพียง Arduino (สมอง) Ultrasonic Module (ดวงตา) และ LED (ปาก/สัญญาณเตือน)
…
ทำไมต้อง 3 ชิ้นนี้?
…
นี่คือ “Hello World” ของวงการ IoT และหุ่นยนต์ครับ
…
Arduino: บอร์ดไมโครคอนโทรลเลอร์ยอดฮิตที่เขียนคำสั่งควบคุมได้ดั่งใจ
..
Ultrasonic (HC-SR04): เซนเซอร์วัดระยะทางด้วยคลื่นเสียง (หลักการเดียวกับค้างคาว!) แม่นยำและราคาถูก
…
LED: อุปกรณ์แสดงผลพื้นฐานที่สุด แต่สื่อสารได้เข้าใจง่ายที่สุด
…

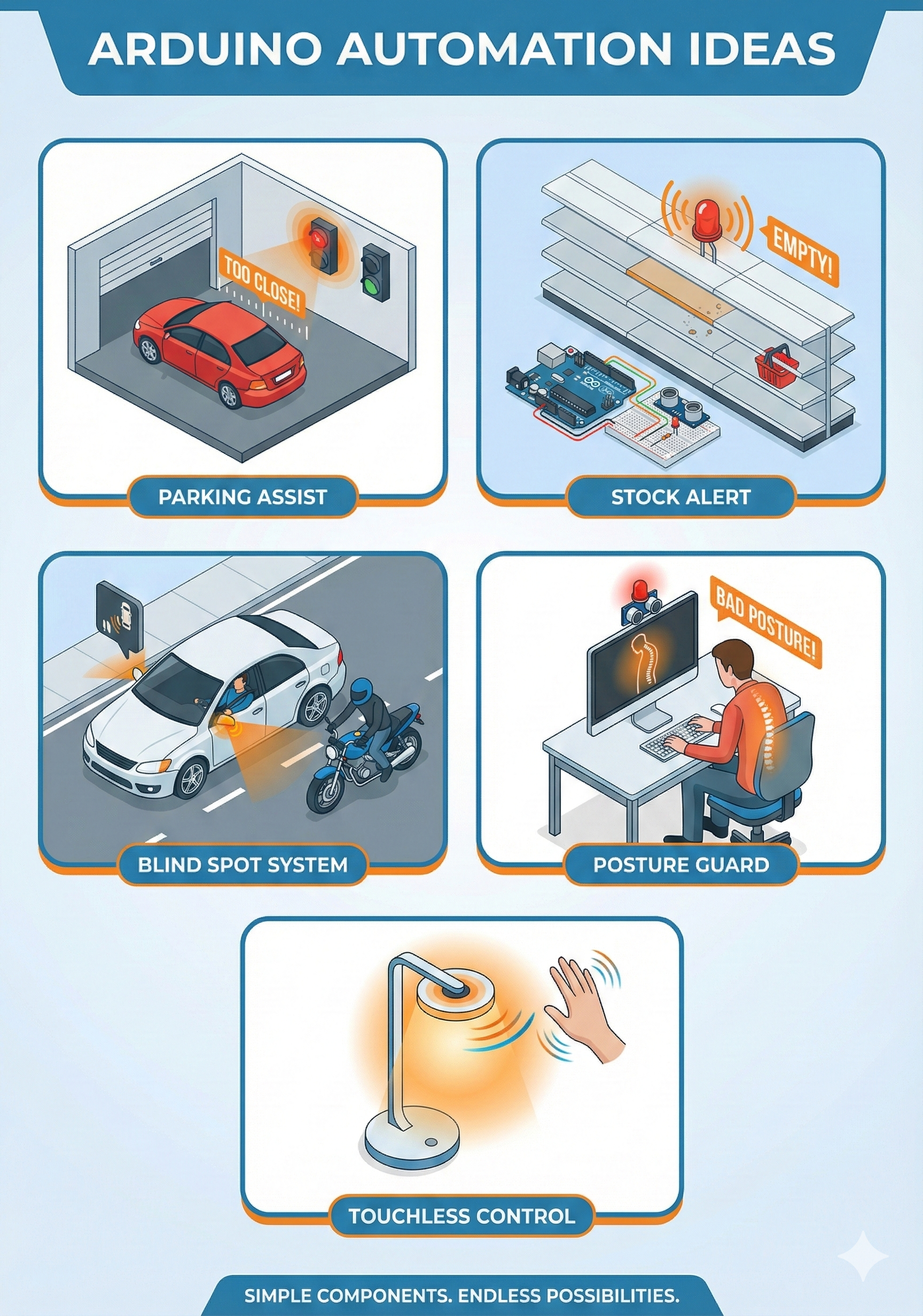

5 ไอเดียโปรเจกต์: จากอุปกรณ์พื้นฐาน สู่การแก้ปัญหาจริง
…
จากอุปกรณ์แค่ 3 อย่างนี้ เราสามารถเขียนโค้ดพลิกแพลงเพื่อสร้างนวัตกรรมได้หลากหลายรูปแบบ ดังนี้ครับ
…
1. Smart Parking Assistant (ผู้ช่วยจอดรถอัจฉริยะ)
ปัญหา: ถอยรถเข้าโรงรถทีไร กะระยะยาก กลัวชนกำแพง
ไอเดีย: ติดเซนเซอร์ไว้ที่ผนังโรงรถ
ไกล (ปลอดภัย): ไฟดับ หรือสีเขียว
ใกล้ (ระวัง): ไฟกระพริบช้าๆ
อันตราย (หยุด!): ไฟติดค้าง
ประโยชน์: ประหยัดค่าซ่อมกันชนรถได้มหาศาล!
…
2. Blind Spot Detection (ระบบเตือนจุดอับสายตา)
ปัญหา: เวลาขับรถ หรือขี่จักรยาน เรามักมองไม่เห็นรถที่มาจากด้านหลังในมุมอับ
ไอเดีย: ติดเซนเซอร์ไว้ด้านข้างรถ
ถ้าวัดระยะเจอวัตถุในระยะ 1-2 เมตร (มีรถแซงมา) -> ไฟ LED สว่างวาบขึ้นมาทันทีเพื่อเตือนคนขับ
…
3. Smart Inventory Shelf (ชั้นวางของแจ้งเตือนเมื่อหมด)
ปัญหา: ในร้านค้า หรือห้องพัสดุ ของหมดแล้วไม่มีใครรู้
ไอเดีย: ติดเซนเซอร์ยิงลงไปในชั้นวาง
ถ้าเซนเซอร์วัดระยะได้ไกล (แปลว่าไม่มีของวางขวางอยู่) -> ไฟ LED สีแดงกระพริบเรียกพนักงานมาเติมของ
…
4. Posture Guard (ผู้พิทักษ์กระดูกสันหลัง)
ปัญหา: Office Syndrome จากการนั่งยื่นหน้าเข้าหาจอคอมพิวเตอร์มากเกินไปโดยไม่รู้ตัว
ไอเดีย: ติดเซนเซอร์บนหน้าจอ
ถ้าศีรษะเราเข้ามาใกล้จอเกิน 40 ซม. -> ไฟเตือนให้รู้ตัวว่า “ถอยออกไปหน่อย หลังงอแล้วนะ!”
…
5. Touchless Control Lamp (โคมไฟไร้สัมผัส)
ปัญหา: มือเปื้อน หรือไม่อยากสัมผัสสวิตช์ไฟร่วมกับผู้อื่น
ไอเดีย: ใช้ระยะมือควบคุมแสง
เอามืออังใกล้ -> ไฟสว่างมาก / เอามือห่าง -> ไฟหรี่ลง (ใช้ PWM Control)
…
ข้อควรระวัง: อย่าต่อวงจรผิด! (The Correct Wiring)หลายคนมักสับสนเรื่องการต่อขา Ultrasonic กับ LED ต่อไปนี้คือวิธีที่ถูกต้องครับ
การต่อ Ultrasonic Sensor (HC-SR04)
VCC: ต่อเข้ากับขา 5V ของ Arduino (ห้ามสลับ!)
GND: ต่อเข้ากับขา GND ของ Arduino
Trig (Trigger): ต่อเข้าขา Digital (เช่น ขา 9) ทำหน้าที่ส่งคลื่นเสียง
Echo: ต่อเข้าขา Digital (เช่น ขา 10) ทำหน้าที่รับคลื่นเสียงสะท้อนกลับ
…
การต่อ LED:
ขาบวก (ขายาว): ต่อเข้าขา Digital (เช่น ขา 13)
ขาลบ (ขาสั้น): สำคัญมาก! ต้องต่อผ่าน ตัวต้านทาน (Resistor) ขนาด 220 โอห์ม หรือ 330 โอห์ม ก่อนลงสู่ GND เพื่อป้องกันหลอดขาด
…
จะเห็นว่าเราสามารถสร้างนวัตกรรมได้ โดยเริ่มจากอุปกรณ์ราคาไม่แพง และต้องเริ่มจาก “ไอเดีย” ในการแก้ปัญหา ตามมาด้วยเข้าใจหลักการทำงานของ Input (Ultrasonic) และ Output (LED) เราก็จะสามารถสร้างสรรค์สิ่งประดิษฐ์ที่ช่วยอำนวยความสะดวกหรือโครงงานง่าย ๆ ได้แล้วครับ
…
